Giới thiệu phê duyệt nhiều cấp bản vẽ trên Nền tảng 3DEXPERIENCE

26/10/2024
Bản cập nhật phân phối chức năng (FD) mới nhất cho 3DEXPERIENCE SOLIDWORKS và SOLIDWORKS với Dịch vụ đám mây, R2024x FD03 cung cấp cho bạn khả năng thiết lập phê duyệt nhiều cấp trong quá trình phát hành bản vẽ.

Một điểm chung mà https://3dxvihoth.com/ nghe được từ bạn, khách hàng của chúng tôi, là tất cả các bạn đều cần quyền truy cập thống nhất vào dữ liệu. Chúng tôi lắng nghe bạn một cách rõ ràng và luôn nỗ lực để đảm bảo rằng bạn có thể thiết kế nhanh hơn và cộng tác suôn sẻ với nhóm và các bên liên quan của mình.

Một trong những tính năng cộng tác mới mà chúng tôi gọi là phê duyệt nhiều cấp cho bản vẽ đóng dấu sẽ giúp bạn thực hiện điều đó – tăng tốc quá trình phát hành bản vẽ. Bản cập nhật phân phối chức năng (FD) mới nhất cho 3DEXPERIENCE SOLIDWORKS và SOLIDWORKS với Dịch vụ đám mây, R2024x FD03 cung cấp cho bạn khả năng thiết lập phê duyệt nhiều cấp trong quá trình phát hành bản vẽ. Sử dụng ứng dụng Quản lý tuyến đường, bạn có thể tạo nhiệm vụ/thông báo cho đồng nghiệp, chẳng hạn như giám đốc kỹ thuật hoặc sản xuất để cho họ biết bản vẽ đã sẵn sàng để họ xem xét/phê duyệt.

Điểm đặc biệt tuyệt vời của tính năng mới này là khi nhiệm vụ được chấp thuận, dấu thời gian sẽ tự động hiển thị trạng thái chấp thuận trên bản vẽ, do đó không cần phải thực hiện thao tác thủ công.

Tìm hiểu cách hoạt động của tính năng này

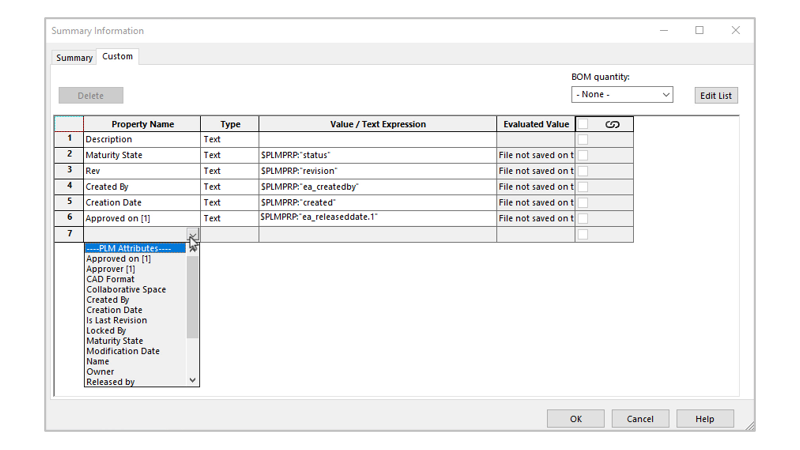

Trước khi bắt đầu, hãy thiết lập mẫu bản vẽ SOLIDWORKS của bạn để bao gồm các thuộc tính PLM cần thiết cho quy trình phê duyệt. Bạn có thể thêm các thuộc tính này, như "Người phê duyệt" và "Đã phê duyệt vào", vào ghi chú trong khối tiêu đề của bản vẽ. Các thuộc tính này tự động xuất hiện trong thuộc tính SOLIDWORKS khi được kết nối với nền tảng 3D EXPERIENCE, do đó không cần thiết lập hoặc ánh xạ thêm.

Kết nối với nền tảng 3D EXPERIENCE

Xem thêm: Hướng dẫn upload dữ liệu lên nền tảng 3DEXPERIENCE

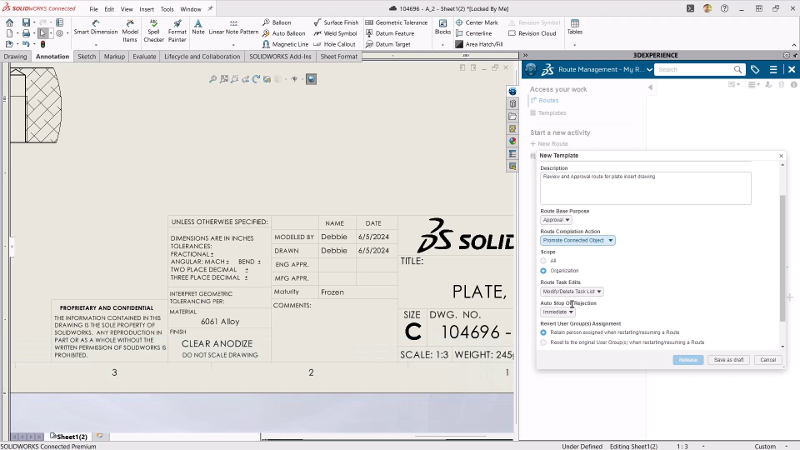

Bây giờ, sau khi hoàn tất thiết lập ban đầu, bạn có thể bắt đầu quá trình phê duyệt. Việc đầu tiên bạn phải làm là đóng băng bản vẽ. Tiếp theo, hãy mở ứng dụng Route Management trong bảng điều khiển MySession, khởi chạy một New Template và nhấp vào Properties rồi nhập tiêu đề của bạn, ví dụ: "plate approval". Sau đó, nhấp vào Tasks và thêm người nhận mà nhiệm vụ này cần chuyển đến rồi nhấn apply. Nhấn vào mũi tên + bên cạnh cửa sổ nhiệm vụ cho nhiệm vụ bạn vừa tạo và thêm người tiếp theo đang xếp hàng để đánh giá, chẳng hạn như giám đốc sản xuất. Bạn cũng có thể thêm hướng dẫn cụ thể, ví dụ: "cần phê duyệt sản xuất để xử lý thêm". Sau khi nhấn apply, bạn có thể nhấn nút Release.



Mở ứng dụng Change Execution từ MySession, sau đó nhấp vào biểu tượng Change Action ở phía bên trái màn hình. Nhập tiêu đề, trong ví dụ trong video tôi đã sử dụng “plate insert”, chọn Members và thêm mẫu lộ trình tác vụ đã tạo trước đó. Mẫu này sẽ xuất hiện trong menu thả xuống Approver. Nhấp vào Add để xác nhận.

Lưu ý: Mẫu lộ trình sẽ đóng vai trò là người phê duyệt vì nó bao gồm các nhiệm vụ phê duyệt tuần tự cho kỹ thuật và sản xuất.

Xem chi tiết: Ra mắt SolidCAM Add in 3DEXPERIENCE SOLIDWORKS

Tiếp theo, chỉ cần lấy bản vẽ chèn Tấm từ Cây thiết kế FeatureManager và kéo thả vào tab Thay đổi được đề xuất của hành động thay đổi.

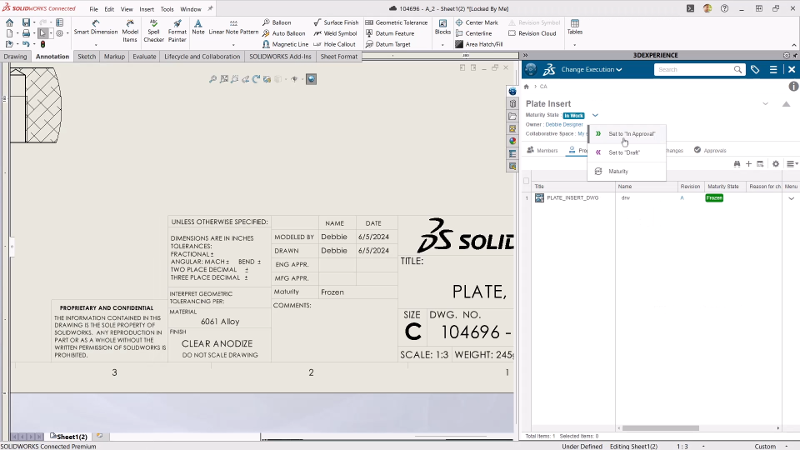

Thay đổi trạng thái đáo hạn thành “Đang phê duyệt” và quá trình phê duyệt bản vẽ sẽ bắt đầu.

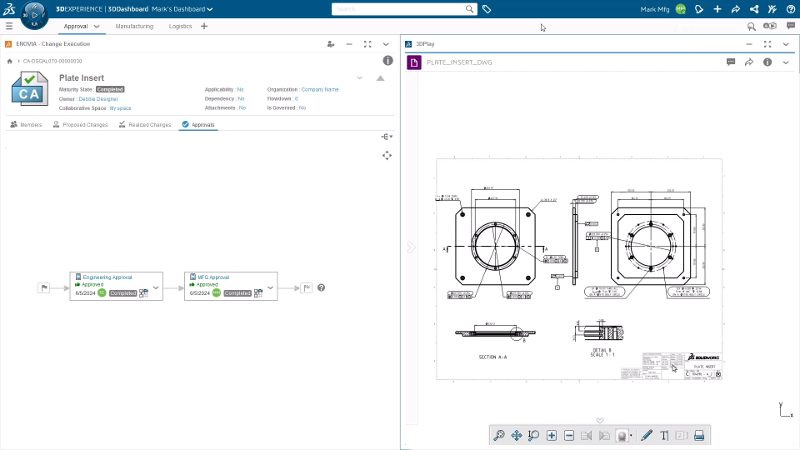

Khi người quản lý kỹ thuật bắt tay vào làm nhiệm vụ, họ có thể mở bản vẽ và xem lại trong 3DPlay từ bất kỳ thiết bị nào, sau đó phê duyệt hoặc đề xuất những thay đổi tiếp theo.

Ngay sau khi giám đốc kỹ thuật phê duyệt bản vẽ, bản vẽ sẽ được chuyển đến giám đốc sản xuất để phê duyệt lần cuối và đưa bản vẽ vào sản xuất.



Cuối cùng, nhà thiết kế sẽ nhận được thông báo khi bản vẽ được chấp thuận và phát hành, và họ chỉ cần quay lại ứng dụng Change Execution và nhấp vào hành động thay đổi rồi nhấp vào Approvals, Thay đổi đã thực hiện.

Tôi nghĩ bạn sẽ thấy quy trình làm việc này thực sự mang lại lời hứa cung cấp quy trình làm việc đơn giản và thống nhất trên nền tảng 3D EXPERIENCE, cho phép bất kỳ ai tham gia vào quy trình phê duyệt dễ dàng đăng nhập từ trình duyệt web, xem lại bản vẽ và phê duyệt - mọi lúc mọi nơi.

Đây chỉ là một trong nhiều cải tiến mới tuyệt vời hiện có trong 3D EXPERIENCE SOLIDWORKS và SOLIDWORKS với Dịch vụ đám mây cho phép bạn kết nối dữ liệu của mình với nền tảng 3D EXPERIENCE và tận dụng nhiều khả năng cộng tác và quản lý dữ liệu giúp tiết kiệm thời gian.
